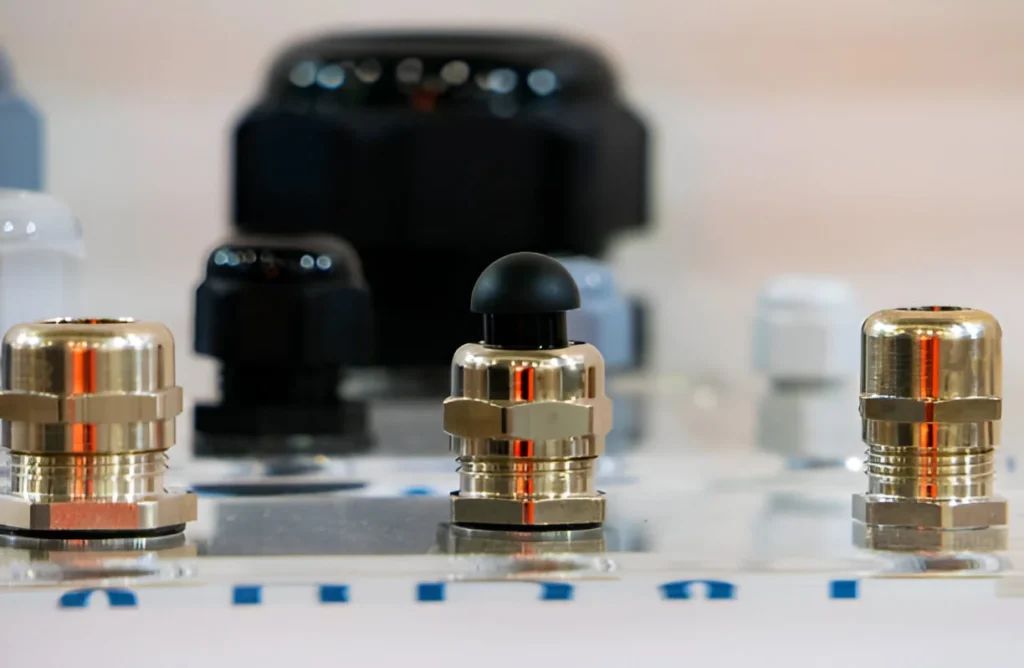

Presse-étoupe en acier inoxydable est plus qu'un boîtier de protection pour les câbles électriques. Il représente un mélange de durabilité, de fiabilité et d'ingénierie précise qui permet aux systèmes critiques de fonctionner dans des conditions exigeantes. Que vous conceviez des équipements offshore, des machines d'exploitation minière ou des automatismes industriels, le choix du bon presse-étoupe en acier inoxydable peut simplifier la maintenance, améliorer la sécurité et prolonger la durée de vie de l'équipement.

Dans cet article, nous verrons pourquoi les presse-étoupes en acier inoxydable sont un choix privilégié, comment sélectionner la bonne qualité et la bonne taille, les considérations courantes en matière d'installation et des conseils pratiques pour optimiser les performances.

Qu'est-ce qui fait la spécificité de l'acier inoxydable pour les presse-étoupes ?

A presse-étoupe joue deux rôles principaux : sceller le point d'entrée des câbles et fournir une décharge de traction. Lorsque l'environnement critique exige une résistance à la corrosion, une tolérance aux températures élevées et une résistance mécanique robuste, l'acier inoxydable s'impose naturellement. Ce matériau résiste à la rouille, aux piqûres et à l'usure, même lorsqu'il est exposé au brouillard salin, aux produits chimiques ou à la poussière abrasive. Il en résulte une réduction des modes de défaillance, des temps d'arrêt et des performances plus prévisibles.

Les presse-étoupes en acier inoxydable existent en plusieurs qualités, les plus courantes étant le SS304 et le SS316. L'acier inoxydable SS304 offre une bonne résistance à la corrosion pour les environnements d'utilisation générale et est rentable. L'acier inoxydable SS316 offre une résistance supérieure aux chlorures et à l'eau de mer, ce qui le rend idéal pour les applications marines ou les installations proches des zones côtières. Le choix entre les différentes qualités dépend souvent des conditions d'exposition, de la température et des attentes en matière d'entretien.

Les principaux avantages sont les suivants

• Résistance exceptionnelle à la corrosion pour les environnements difficiles
• Résistance mécanique élevée pour protéger les assemblages de câbles
• Composants nettoyables et réutilisables pour une longue durée de vie
• Compatibilité avec une large gamme de diamètres de câbles et de types de gaines
• Options d'étanchéité flexibles permettant de s'adapter à différents indices de protection IP

Le rôle de l'étanchéité et de la protection contre les infiltrations

Les presse-étoupes utilisent des composés d'étanchéité, des joints toriques et des mécanismes de verrouillage pour empêcher l'humidité, la poussière et les produits chimiques de pénétrer dans le boîtier. Dans un presse-étoupe en acier inoxydable, le joint est aussi important que le corps. Un joint bien conçu maintient l'intégrité du boîtier même lorsque les câbles sont pliés, fléchis ou soumis à des vibrations.

Lorsque vous choisissez un presse-étoupe pour un boîtier classé IP, vous devez vérifier sa capacité à maintenir la pression et à résister à la pénétration dans les plages de température prévues. Par exemple, un presse-étoupe IP68 doit résister à une immersion continue, tandis qu'un presse-étoupe IP69K est conçu pour des environnements de lavage à haute pression et à haute température. L'adaptation du type de joint à votre application est essentielle pour une fiabilité à long terme.

Compatibilité des matériaux et considérations thermiques

Les presse-étoupes en acier inoxydable ne constituent pas une solution universelle. Si le corps en acier inoxydable offre une résistance à la corrosion, les matériaux d'étanchéité (élastomères), les passe-fils et les revêtements doivent être compatibles avec l'environnement et l'isolation du câble. La température peut influencer à la fois le joint et les matériaux de la gaine. Dans les zones à forte chaleur, il convient de choisir des joints et des garnitures conçus pour des températures élevées afin d'éviter un vieillissement prématuré.

Si votre environnement comporte des produits chimiques agressifs, vérifiez la compatibilité chimique avec l'élastomère du joint et tout revêtement intérieur. En cas de doute, consulter la fiche technique du fabricant du presse-étoupe pour obtenir un tableau complet de compatibilité des matériaux.

Dimensions, configurations et options de montage

Les presse-étoupes en acier inoxydable sont disponibles dans une large gamme de tailles pour couvrir les diamètres de câbles courants. Ils sont disponibles en version droite, à 90 degrés et en configuration de montage en cloison pour s'adapter à différentes épaisseurs de panneaux et conceptions d'armoires. Certains presse-étoupes intègrent des membranes ou des joints de compression pour les câbles dont la gaine est faite de matériaux spéciaux. Il est essentiel de mesurer le diamètre extérieur du câble à l'aide d'un pied à coulisse et de se référer à la plage nominale du presse-étoupe. Pour les environnements dangereux, envisagez des presse-étoupes qui répondent à des certifications supplémentaires en matière d'ignifugation et de protection contre les explosions.

Principes de base de l'installation et bonnes pratiques

L'installation correcte d'un presse-étoupe en acier inoxydable maximise les performances et la longévité. Commencez par sélectionner la taille de presse-étoupe adaptée à votre câble. Enlevez tout revêtement protecteur si nécessaire et assurez-vous que la gaine du câble est propre. Insérez le câble dans le presse-étoupe et serrez progressivement l'écrou de compression tout en vérifiant que la compression est uniforme autour du joint.

Serrer au couple spécifié par le fabricant pour éviter une surcompression qui pourrait endommager le joint ou la gaine du câble. Après l'installation, pliez doucement le câble pour tester la décharge de traction et vérifiez à nouveau le joint pour détecter tout signe de fuite ou de mouvement. Pour une protection accrue, utilisez un joint entre le presse-étoupe et le panneau du boîtier pour améliorer l'étanchéité et réduire les vibrations.

Des considérations rares mais importantes sont à prendre en compte :

• S'assurer que la surface de montage est propre et exempte de bavures
• Vérifier que le type de filetage du presse-étoupe correspond à celui du boîtier (BSP, NPT ou métrique).
• Utilisation de lubrifiants appropriés qui ne dégradent pas les joints d'étanchéité
• Vérification de la compatibilité avec le matériel de montage et la taille des joints toriques
• Inspection périodique pour détecter l'usure du joint ou la corrosion du corps de presse-étoupe

Tests de performance et routines de maintenance

Une inspection régulière permet de détecter les problèmes à un stade précoce. Les contrôles visuels de la corrosion, de la fissuration ou du desserrage des joints constituent un bon début. Pour les systèmes critiques, effectuez des tests d'étanchéité en appliquant une légère pression sur le boîtier et en observant les changements dans l'environnement interne. Enregistrez les résultats de l'inspection pour suivre les tendances de l'usure et planifier les remplacements avant que les défaillances ne se produisent.

Pour une fiabilité à long terme, prévoyez un remplacement périodique des joints, en particulier dans les systèmes soumis à des vibrations continues, à une exposition chimique ou à des cycles de température. Les plans de maintenance doivent également inclure des protocoles de nettoyage pour éviter l'accumulation de poussière et de débris dans les interfaces d'étanchéité.

Compatibilité avec les types de câbles et les matériaux des gaines

Les presse-étoupes doivent s'adapter aux matériaux d'isolation et de gaine des câbles. Les gaines les plus courantes sont le PVC, le PE, le PTFE et les gaines à base d'élastomère. Un presse-étoupe trop serré peut écraser la gaine, tandis qu'un presse-étoupe trop lâche peut permettre des mouvements et des entrées potentielles. Les mécanismes de verrouillage permanent et les dispositifs de décharge de traction contribuent à protéger le câble contre les forces de traction.

Lors du choix d'un presse-étoupe pour un type de câble spécifique, il convient de vérifier la plage nominale du presse-étoupe et de s'assurer que le matériau d'étanchéité reste compatible avec la chimie de l'isolant au fil du temps. Pour les câbles spéciaux, tels que les blindages armés ou tressés, il convient d'envisager des presse-étoupes dotés d'une garniture supplémentaire ou de conceptions adaptées aux blindages.

Normes et certifications industrielles

Dans de nombreuses applications, les normes et les certifications guident le choix du presse-étoupe. Recherchez des produits avec des indices IP, des indices de température et des certifications telles que NEMA, ATEX, IECEx ou UL pour les équipements électriques. Ces marques garantissent que le presse-étoupe répond aux attentes en matière de performances et de sécurité dans des environnements spécifiques. Lorsque l'environnement comprend une exposition potentielle à des atmosphères explosives, le choix de presse-étoupes certifiés ATEX ou IECEx garantit la conformité et réduit les risques.

Choisir un presse-étoupe acier inoxydable combine résilience et fiabilité. Des plates-formes offshore aux ateliers de fabrication, ces presse-étoupes assurent une protection robuste des câbles tout en garantissant une longue durée de vie et une maintenance plus aisée. En comprenant les choix de grades, la compatibilité des joints et les meilleures pratiques d'installation, vous pouvez sélectionner un presse-étoupe qui assure la sécurité, la conformité et l'efficacité de vos systèmes.

Si vous souhaitez obtenir des recommandations personnalisées pour votre application spécifique - que vous recherchiez des presse-étoupes en acier inoxydable IP68 pour les zones dangereuses ou des solutions SS316 pour les environnements marins - envoyez-nous un message ou demandez un devis. Nous sommes là pour vous aider à trouver la bonne solution et à l'installer en toute confiance.
